Si estás a cargo de una instalación eléctrica industrial o comercial, sabes que el tablero de distribución no es solo una “caja con cables”; es el verdadero corazón de todo tu sistema eléctrico.
Y cuando se trata de latir con fuerza, seguridad y eficiencia, la familia de tableros de distribución tipo panel I-Line Serie B de Schneider Electric simplemente no tiene competencia en el mercado. Diseñados para manejar desde los 100 hasta los imponentes 1200 Amperes, estos tableros son la solución definitiva para distribuir o sub-distribuir energía protegiendo a los usuarios, a los equipos y a la instalación misma.
→ ¿Qué los hace tan especiales y por qué deberías pedirlos para tu próximo proyecto? Acompáñanos en este recorrido didáctico.
🛠️ Las Grandes Ventajas: ¿Por qué elegir I-Line?
La magia de I-Line está en su diseño inteligente. Olvídate de los tableros complicados, frágiles y difíciles de mantener.
Robustez inquebrantable (El secreto del “Sándwich”)

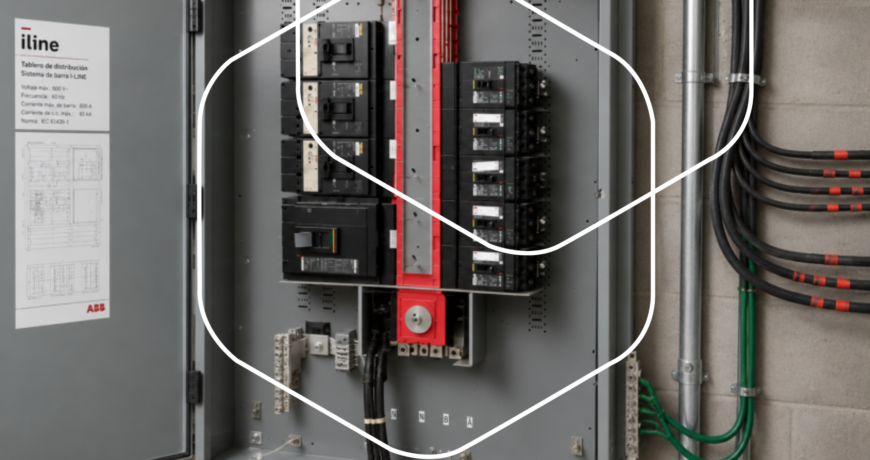

El panel I-Line toma su nombre de su ingenioso arreglo de bus vertical. Las barras de conducción están acomodadas en una configuración tipo sándwich formando una letra “I”.
Soporte de alta tecnología
Estas barras están soportadas continuamente por fuertes aisladores de poliéster reforzados con fibra de vidrio, lo cual le proporciona una rigidez y un aguante espectaculares.
Instalación rápida como un rayo
Gracias a su exclusivo sistema de interruptores enchufables, montar y desmontar circuitos derivados es un proceso rápido, súper flexible y, sobre todo, seguro.
Frente simplificado
El diseño del tablero cuenta con un frente simplificado que es muy fácil de remover. Esto facilita enormemente el trabajo de los instaladores sin perder ni una gota de la robustez que caracteriza a la marca.
Más espacio, menos estrés
Esta nueva serie B optimiza el espacio. En algunos modelos, puedes instalar de 2 y hasta 4 circuitos adicionales. Además, el Tamaño 1 ahora permite instalar derivados de hasta 250 A, y el Tamaño 2 de hasta 400 A.
📏 ¿Cómo se selecciona el tablero I-Line perfecto?
Seleccionar tu tablero es más sencillo de lo que parece gracias a su sistema nemotécnico inteligente. Solo necesitas definir estos puntos clave:
- Tipo de acometida y marco: ¿Vas a entrar con un Interruptor Principal (marcos HD, JG, LA, MG, PJ) o directo a Zapatas Principales (ML)?.
- Capacidad del bus: Puedes elegir 100, 250, 400, 600, 800 o hasta 1200 Amperes (este último aplica solo para interruptor principal).
- Número máximo de circuitos: Dependiendo de tus necesidades, si usas interruptor principal puedes elegir 8, 14 o 18 circuitos; si vas con zapatas principales, tienes opciones de 10, 16 o 20 circuitos.
- Tamaño del envolvente: Disponibles en tamaños 1, 2 y 3.
🧠 El Toque de Genialidad: Frente Muerto Impecable
Uno de los aspectos más críticos en la seguridad eléctrica es garantizar el “Frente Muerto”; es decir, que al abrir la puerta del tablero, ninguna parte energizada quede expuesta al usuario. Schneider Electric ha resuelto esto de forma elegante usando dos componentes clave:
1. Espaciadores Aislantes
¿Dejaste espacios para un crecimiento futuro en la planta o tuviste que retirar un interruptor? No hay problema. Los espaciadores se instalan en esos huecos vacíos para garantizar el frente muerto.
- Para espacios de 1 polo: Usa el catálogo HNM-1BL.
- Para espacios de 3 polos: Usa el catálogo HNM-4BL.
2. Placas de Extensión
Los tableros tamaño 2 y 3 tienen una columna izquierda que es más ancha. Esto se diseñó intencionalmente para permitir la instalación de interruptores más robustos y grandes (marcos L, M y P). Para garantizar que esta zona ancha mantenga el frente muerto perfecto cuando se usan interruptores estándar, se utilizan las placas de extensión.
Disponibles para 1 polo (HLW1BL) and 3 polos (HLW4BL).
📊 Vuelve tu tablero “Inteligente” con los Kits de Medición (Power Meters)
Lo que no se mide, no se puede mejorar. Y aquí viene una de las mejores noticias: ¡Los tableros I-Line están listos para el futuro!
Los tableros de 100 a 800 A vienen preparados de fábrica con una tapa ciega al frente. Esto significa que puedes comprar tu tablero sin medición hoy, y el día de mañana simplemente remover la tapa e instalar un equipo de medición digital en sitio, sin necesidad de cambiar el tablero completo. En la parte inferior, ya viene el espacio listo para los Transformadores de Corriente (TC’s) y el equipo auxiliar.
Para esto, basta con pedir el Kit PM preparado para tablero I-Line, el cual incluye el medidor, 3 TC’s, el arnés y el instructivo. Tienes dos opciones estelares:
• El Kit PM710
Tu aliado perfecto para supervisar la instalación. Mide las tres fases y el neutro simultáneamente. Monitorea potencia, energía, demanda y calidad de energía, y cuenta con un puerto de comunicación para integrarse a un sistema de monitoreo.
• El Kit PM850
¡El peso pesado de la medición!. Tiene todo lo del PM710 pero le añade esteroides: entradas y salidas digitales, configuración de alarmas, registros personalizados, captura de la forma de onda de la energía y lecturas precisas de armónicos individuales en voltaje y corriente.
🎯 Conclusión: ¿Por qué conformarse con menos?
Ya sea que estés diseñando la red eléctrica de una fábrica de alimentos, un hospital, un centro comercial o una torre de oficinas, los tableros I-Line Serie B te ofrecen la tranquilidad que solo Schneider Electric puede brindar. Con una instalación enchufable rapidísima, una robustez a prueba de todo, la facilidad de crecer a futuro y la capacidad de añadir medición inteligente en cuestión de minutos, la verdadera pregunta no es si deberías usarlos, sino cuándo vas a empezar a pedirlos.
