UPS 1 y 2 Fases

E S P E C I F I C A C I O N E S   T É C N I C A S

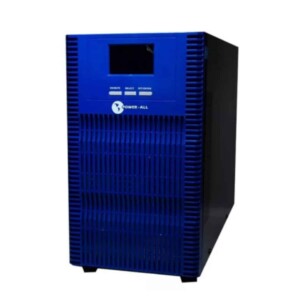

MODELO ST 3000-220
SENOIDAL ON LINE
DOBLE CONVERSIÓN
ALTA FRECUENCIA
NÚMERO DE PARTE UPS-1-047
CAPACIDAD (VA) 3000 VA
CAPACIDAD (W) 3000 W
MONTAJE TORRE
ESCALABILIDAD NO
E N T R A D A
DISTORSIÓN ARMÓNICA (CARGA LINEAL) = 2%
DISTORSIÓN ARMÓNICA (CARGA NO LINEAL) = 4%
FACTOR DE POTENCIA =0.99
FASE DOS FASE CON TIERRA FÍSICA
RANGO DE VOLTAJE 170-240 VCA
RANGO DE FRECUENCIA 40 HZ – 70 HZ
SEGUIMIENTO DE FRECUENCIA 60 HZ +- 5 HZ (AUTO SENSADO)
TIPO DE CONEXIÓN CLAVIJA L 6-20 P
VOLTAJE NOMINAL 220VCA
S A L I D A
CAPACIDAD DE SOBRECARGA 30 SEG DE 108% A 150%, 200MS SUPERIOR A 150%
CRESTA DE CORRIENTE 3:01
DISTORSIÓN ARMÓNICA (CARGA LINEAL) = 3 % THD
DISTORSIÓN ARMÓNICA (CARGA NO LINEAL) =6 % THD
DISTORSIÓN DE LA ONDA CARGA LINEAL 3%, NO LINEAL 5%
EFICIENCIA EN MODO AC A PLENA CARGA 90%
EFICIENCIA EN MODO RESPALDO A PLENA CARGA 88%
FACTOR DE POTENCIA -0.99 @ VOLTAJE NOMINAL (100% DE CARGA)
FORMA DE ONDA SENOIDAL
RANGO DE FRECUENCIA EN LÍNEA 57 – 63 HZ
RANGO DE FRECUENCIA EN RESPALDO 60HZ 0.3 HZ
TIEMPO DE TRANSFERENCIA DE CA A CD CERO
TIEMPO DE TRANSFERENCIA INVERSOR A BYPASS 4 MS
TIPO DE CONTACTOS 2 TIPO L 6-20 R
TOPOLOGÍA DOBLE CONVERSIÓN
VOLTAJE NOMINAL 220VAC +-1%
R E S P A L D O
TIEMPO DE RESPALDO A CARGA TÍPICA 35 MINS
(1 SERVER CON FUENTE 500W)
TIEMPO DE RESPALDO A MEDIA CARGA 14 MINS
TIEMPO DE RESPALDO A CARGA MÁXIMA 7 MINS
NÚMERO DE BATERÍAS 6 INTERNAS
TIEMPO DE RECARGA AL 90% 4 HORAS
TIPO DE BATERÍA 12 V / 7 AH
MÁXIMA CORRIENTE DE CARGA 1.0 A
VOLTAJE DE CARGA 82.1 VCD 1%
I N D I C A D O R E S VISUALES
LCD DISPLAY NIVEL DE CARGA, NIVEL DE BATERÍA, MODO EN LÍNEA, MODO EN BATERÍA, MODO EN
BYPASS E INDICADORES DE FALLAS
I N D I C A D O R E S A U D I B L E S
ALARMA MODO DE BATERÍA SONIDO CADA 4 SEGUNDOS
ALARMA BATERÍA BAJA SONIDO CADA SEGUNDO
ALARMA SOBRE CARGA SONIDO DOBLE CADA SEGUNDO
ALARMA FALLA SONIDO CONTINUO
C O N D I C I O N E S  D E    O P E R A C I Ó N
TEMPERATURA 0 – 40 C
ALMACENAMIENTO -25 – 55C
HUMEDAD 20-90 % RH @ 0- 40C (NO-CONDENSADO)
ALTITUD NO DISMINUYE POTENCIA ABAJO DE 1000M SNM
NIVEL DE RUIDO MENOS DE 50DBA @ 1 METRO
C A R A C T E R Í S T I C A S F Í S I C A S
MONTAJE TORRE
DIMENSIÓN, LXAXH (MM) 190 X 380 X 510
DIMENSIÓN CON EMPAQUE, LXAXH (MM) 250 X 600 X 600
PESO (KG) SIN EMPAQUE 26.2
PESO (KG) CON EMPAQUE 38.8
SMART RS-232/USB SOPORTA WINDOWS 2000/2003/XP/VISTA/2008, WINDOWS 7/8, LINUX, UNIX, Y MAC
OPCIONAL SNMP ADMINISTRACIÓN DE ENERGÍA SNMP Y NAVEGADOR WEB
GARANTÍA TOTAL 24 MESES
SUSTITUCIÓN INMEDIATA 6 MESES
TIPO DE GARANTÍA ESTÁNDAR 8/5 (8HRS LABORABLES / 5 DAS HBILES)
B A N C O   D E   B A T E R Í A S    E X T E R N O
BANCO DE BATERA EXTERNO SI
PARTE NO. UPS-1-046
DIMENSIONES TORRE
MINUTOS DE RESPALDO POR BANCO DE BATERÍAS ADICIONAL 14MINS MED / 7MINS MAX
VOLTAJEDE BATERIAS 72V / 3KVA
MÁXIMO DE BANCOS A CONECTAR 2
TIEMPO DE RECARGA DE BATERÍA 4 HORAS CARGA AL 90%
CANTIDAD BATERÍAS 6
DIMENSIONES BANCO BATERA EXTERNO LXAXH (MM) 190 X 120 X 395
PESO BANCO DE BATERÍA EXTERNO (KG) 21.4

ESPECIFICACIONES TÉCNICAS

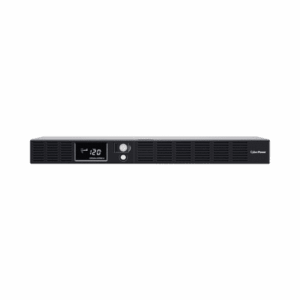

MODELO SR 3000
NÚMERO DE PARTE UPS-1-035
CAPACIDAD VA 3000
CAPACIDAD W 2400
MONTAJE RACK 19″ – 2U
ESCALABILIDAD NO
ENTRADA
UNA FASE CON TIERRA FÍSICA
RANGO DE VOLTAJE 55-150 VCA A 50% DE CARGA
RANGO DE VOLTAJE 85-140VCA A 100% DE CARGA
RANGO DE FRECUENCIA 40 HZ-70HZ
TIPO DE CLAVIJA NEMA 5-15 P
VOLTAJE NOMINAL 120VCA
SALIDA
CAPACIDAD DE SOBRECARGA 30 SEG DE 108% A 150% 200MS SUPERIOR A 150%
CRESTA DE CORRIENTE 3
EFICIENCIA EN MODO AC A PLENA CARGA 90%
EFICIENCIA EN MODO RESPALDO A PLENA CARGA 88%
FACTOR DE POTENCIA 0.99 VOLTAJE NOMINAL (100% DE CARGA)
FORMA DE ONDA SENOIDAL
RANGO DE FRECUENCIA EN LÍNEA 57-63 HZ
RANGO DE FRECUENCIA EN RESPALDO 60HZ+-0.3 HZ
TIEMPO DE TRANSFERENCIA DE CA A CD CERO
TIEMPO DE TRANSFERENCIA INVERSOR A BYPASS 4MS
TIPO DE CONTACTOS 6 TIPO NEMA 5-15 P
TOPOLOGÍA DOBLE CONVERSION
VOLTAJE NOMINAL 120VCA +- 1%
RESPALDO
TIEMPO DE RESPALDO A CARGA TÍPICA (1 SERVER CON FUENTE DE 500W 35 MINS
TIEMPO DE RESPALDO A MEDIA CARGA ( 14 MINS )
TIEMPO DE RESPALDO A CARGA MÁXIMA ( 7 MINS )
NÚMERO DE BATERÍAS 6 EXTERNAS
TIEMPO DE RECARGA AL 90% 4 HORAS
TIPO DE BATERÍA 12V / 7 AH
MÁXIMO CORRIENTE DE CARGA 1.0 A
VOLTAJE DE CARGA 82.1 VCD +- 1%
INDICADORES VISUALES
LCD DISPLAY NIVEL DE CARGA NIVEL DE BATERÍA MODO EN LÍNEA MODO EN LÍNEA MODO EN BYPASS E INDICADORES DE FALLA
INDICADORES AUDIBLES
ALARMA MODO DE BATERÍA SONIDO CADA 4 SEGUNDOS
ALARMA BATERÍA BAJA SONIDO CADA SEGUNDO
ALARMA SOBRE CARGA SONIDO DOBLE CADA SEGUNDO
ALARMA FALLA SONIDO CONTINUO
CONDICIONES DE OPERACIÓN
TEMPERATURA 0-40C
ALMACENAMIENTO -25-55C
HUMEDAD 5-95% SIN CONDENSACIÓN
ALTITUD NO DISMINUYE POTENCIA ABAJO DE 100MSNM
RUIDO (DB) 25
CARACTERÍSTICAS FÍSICAS
MONTAJE RACK 19″ -2U
DIMENCIONES (LXAXH) 92X427X403
DIMENCIÓN CON EMPAQUE (LXAXH) 250X 600X600
PESO (KG) SIN EMPAQUE 12.4
PESO CON EMPAQUE (KG) 14
OPCIONAL SNMP
GARANTÍA TOTAL 24 MESES
SUSTITUCIÓN INMEDIATA 6 MESES
TIPO DE GARANTÍA ESTÁNDAR 8/5 (8 HRS LABORALES / 5 DIAS HÁBILES)
BANCO DE BATERÍAS EXTERNO SI
MÁXIMO DE BANCOS A CONECTAR 2
CANTIDAD DE BATERÍAS 6
MINUTOS DE RESPALDO POR BANCO DE BATERÍA 14 MINS MED / 7 MINS MAX
VOLTAJE DE BATERÍA 72V
