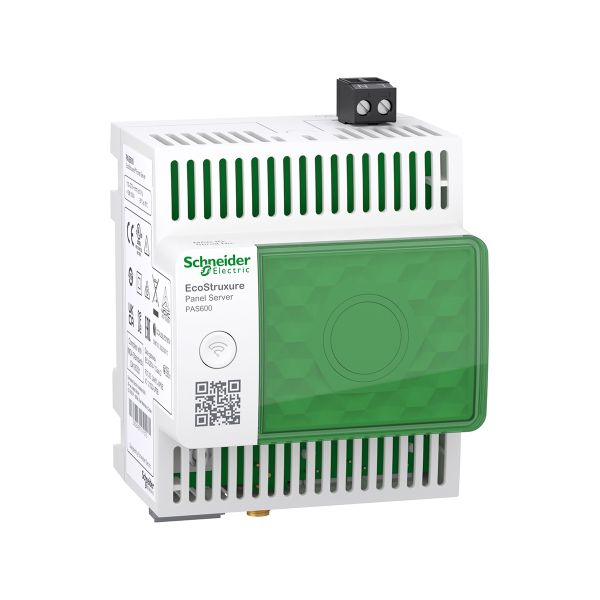

PAS600
Gama | Ecoestructura |
---|---|
Nombre del producto | Ordenador personal |
Tipo de producto o componente | Puerta |
Nombre abreviado del equipo | PAS600 |
Función | Puerta de enlace ((*)) |
[Us] tensión de alimentación asignada | 110 … 277 V AC 50/60 Hz 110 … 277 V corriente continua |
pasarela de comunicación | Ethernet TCP/IP a dispositivos inalámbricos Ethernet/serie ((*)) |
Consumo de energía en W | 3W 110 … 277V |
---|---|
tipo de red de comunicaciones | Ethernet, 10/100 BASE-T Wi-Fi2.4 GHz Inalámbrico, IEEE 802.15.4 Modbus RTU, Modbus RTU client Par/Impar o ninguna paridad, en 1.2…115.2 kbit/s |
Protocolo de puerto de comunicación | Modbus TCP DHCP HTTPS NTP/SNTP IPv4 IPv6 TCP/IP |
Soporte del puerto de comunicación | 2 RJ45, estado 1 Ethernet Bornero de tornillo, estado 1 RS485 |
Número de servidor | 32 esclavo(s)Modbus RTU – sin repetidor 128 esclavo(s)Modbus RTU – con repetidor 128 esclavo(s)Modbus TCP 40 esclavo(s)IEEE 802.15.4 |
Número de clientes | 64 Servidor Modbus TCP |
capacidad de memoria | 512 MB NAND ((*)) |
número de entradas | 0 |
Conexiones – terminales | Alimentación, estado 1 bloque de terminales de tornillo – tipo de cable: superior) 1,5…2,5 mm² cable(s) Comunicación, estado 1 bloque de terminales de tornillo – tipo de cable: Inferior) 0,14…1,5 mm² cable(s) |
par de apriete | Alimentación, estado 1 0,6 N.m Comunicación, estado 1 0,25 N.m |
longitud de cable pelado para conectar bornas | Alimentación: 7 mm Comunicación: 7 mm E / S discretas: 7 mm |
tipo de conector | Antena RP-SMA |
Tipo de montaje | Ajustable en clip |
Soporte de montaje | Carril DIN |
Certificaciones de producto | CE cULus CB RCM UKCA FCC IC DNV Azul marino ANSI RF IACS E10 |
Normas | IEC 61010 IEC 61010-1 IEC 61010-2-201 UL 61010 UL 61010-1 UL 61010-2-201 EN 61010-1 EN 61010-2-201 CAN/CSA C22.2 No. 61010-1-12 CAN/CSA C22.2 No. 61010-2-201 IEC 62974-1 IEC 62443-4-1 IEC 61326-1 EN 61326-1 ETSI EN 301 489-1 ETSI EN 301 489-17 EN 55032 CISPR 11 ETSI EN 300328 IEEE 802.15. 4 IEEE 802.11 a/b/g/n IEEE 802.3 af/at FCC CFR 47 parte 15 clase A EN 62311 IEC 62311 ANSI C63.10 |
Profundidad | 70,2mm |
Altura | 93 milímetros |
Ancho | 72mm |
Peso del producto | 201 gramos |
Búfer de datos | 1 Meses |
Función disponible | Página web embedida para configuración y actualización Capacidades de diagnóstico Informe de diagnóstico Diagnóstico en comunicación Energy management ((*)) Con servidor web integrado Actualización de firmware Configuración de copia de seguridad / restauración Evento configurable Registrador de eventos |
aplicación específica de producto | Ecosistema de dispositivos inalámbricos de Schneider Electric |
topología | Red Ethernet separada Red Ethernet conmutada |
servicios web | Servidor HTTPS |
servicio de comunicación | Perfil de dispositivo para servicios web (DPWS) Cliente Modbus TCP Servidor Modbus TCP Cliente SNTP Cliente DHCP Servidor DHCP ((*)) |
interfaz de puesta en marcha | Página web de la Comisión de Energía de EcoStruxure ((*)) |
reloj en tiempo real | Con batería RTC configurada Sin calibración por el usuario |
protocolo de sincronización de tiempo | NTP SNTP |
Compatibilidad de gama | EcoStruxure FC EcoStruxure Connected Room solution EcoStruxure kit de cables preconfeccionados para señal de desconexión de par segura – 20 M EcoStruxure Operación de energía EcoStruxure Astro Guida EcoStruxure Energy Hub EcoStruxure Resource Advisor |
humedad relativa | 0…93 % |
---|---|
Grado de protección IP | IP40 – tipo de cable: Panel frontal) IP20 – tipo de cable: Envolvente) |
Temperatura ambiente de almacenamiento | -40…85°C |
Grado de contaminación | 2 |
Altitud máxima de funcionamiento | < 2300m |
Tipo de unidad de paquete 1 | PCE |
---|---|
Número de unidades en el paquete 1 | 1 |
Paquete 1 Altura | 9.000cm |
Paquete 1 Ancho | 9.000cm |
Paquete 1 Longitud | 11.000cm |
Paquete 1 Peso | 282.000 gramos |
Tipo de unidad de paquete 2 | T03 |
Número de unidades en el paquete 2 | 27 |
Paquete 2 Altura | 30.000cm |
Paquete 2 Ancho | 30.000cm |
Paquete 2 Longitud | 40.000cm |
Paquete 2 Peso | 8.275 kilogramos |
