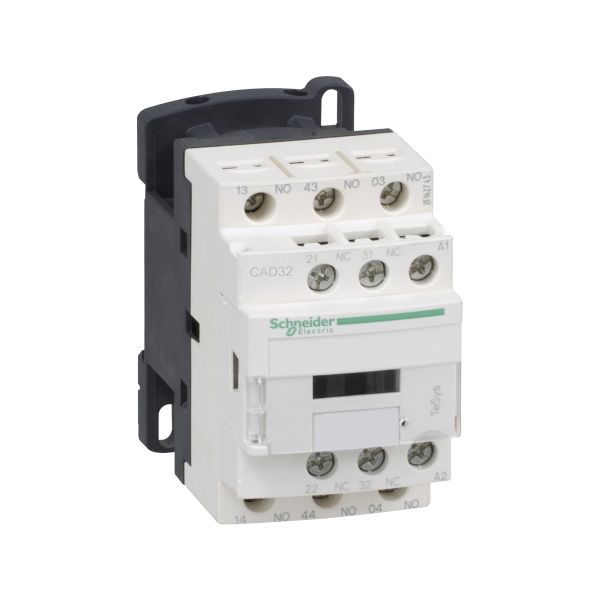

[Uimp] Tensión asignada de resistencia a los choques
6 kV IEC 60947
[Ith] corriente térmica convencional
10 A 60 °C
Irms poder de conexión nominal
140 A CA IEC 60947-5-1250 A DC IEC 60947-5-1
[Icw] Corriente temporal admisible
100 A 1 s120 A 500 ms140 A 100 ms
fusible asociado
10 A gG IEC 60947-5-1
[Ui] tensión asignada de aislamiento
600 V UL600 V CSA690 V IEC 60947-5-1
tipo de montaje
CarrilPlaca
conexiones – terminales
terminales de fijación por tornillo 1 1…4 mm² Flexible sin terminales de fijación por tornillo 2 1…4 mm² Flexible sin terminales de fijación por tornillo 1 1…4 mm² Flexible con terminales de fijación por tornillo 2 1…2.5 mm² Flexible con terminales de fijación por tornillo 1 1…4 mm² sólido sin terminales de fijación por tornillo 2 1…4 mm² sólido sin
par de apriete
1.2 N.m terminales de fijación por tornillo Philips nº 2 1.2 N.m terminales de fijación por tornillo plano Ø 6 1.2 N.m terminales de fijación por tornillo pozidriv No 2
límites de tensión del circuito de control
0.3…0.6 Uc desconexión -40…70 °C CA 50/60 Hz0.8…1.1 Uc operactiva -40…60 °C CA 50 Hz0.85…1.1 Uc operactiva -40…60 °C CA 60 Hz1…1.1 Uc operactiva 60…70 °C CA 50/60 Hz
duración de maniobra
12…22 ms activ. de bobina y cierre NA4…12 ms desact. bobina y apertura NA4…19 ms activ. de bobina y apertura NC6…17 ms desactiv. bobina y cierre NC
endurancia mecánica
30 Mciclos
rango de operación
180 cyc/mn
Consumo a la llamada en VA
70 VA 20 °C 50 Hz
consumo de mantenimiento en VA
8 VA 20 °C 50 Hz
tensión mínima de conmutación
17 V
corriente mínima de conmutación
5 mA
tiempo de no superposición
1.5 ms en excitación entre contacto NA y NC1.5 ms en desexcitación entre contacto NA y NC
resistencia de aislamiento
> 10 MOhm
resistencia mecánica
Impactos reles de control aberto 10 Gn para 11 ms IEC 60068-2-27Impactos reles de control cerrado 15 Gn para 11 ms IEC 60068-2-27Vibraciones reles de control aberto 2 Gn, 5…300 Hz IEC 60068-2-6Vibraciones reles de control cerrado 4 Gn, 5…300 Hz IEC 60068-2-6
altura
77 mm
anchura
45 mm
profundidad
84 mm
peso del producto
0.58 kg
Ambiente
normas
BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1
